新一代壓力變送器的硬件原理是什么
現在位置: 壓力變送器 > 新聞中心 > 行業新聞 > 正文

新一代壓力變送器的硬件原理是什么

時間:2014-12-02

 壓力變送器按照傳感器結構組成分類主要有電容式和硅壓阻式,其中硅壓阻式傳感器以其成本低廉、抗干擾能力強、體積小、質量輕、分辨率高等特點正被大量用在工業測量與環境監測方面。目前市場上采用硅壓阻式傳感器構建的直接安裝型壓力變送器大多采用模擬電路來實現,比較經典的是用單芯片XTR105 來實現的,或者用儀表運放等分立元件來設計,這些方案的優點是成本低,結構簡單,但缺點是變送器的測量精度和溫度性能方面比起智能型壓力變送器要差。lIf壓力變送器_差壓變送器_液位變送器_溫度變送器


  現在智能壓力變送器的線路板開始采用ADuCM360芯片,該芯片內部集成了PGA放大器,雙路24 位ADC,ARM CORTEX - M3 內核處理器以及恒流源輸出模塊。非常適合在4 ~ 20 mA環路供電智能變送器設計中使用。該設計就是采用ADuCM360 與擴散硅壓力傳感器來實現小巧型、低成本、高性能的智能壓力變送器。

    ADuCM360 是完全集成的3. 9 KSPS、24 位數據采集系統,在單芯片上集成雙核高性能多通道Σ - Δ 型模數轉換器(ADC)、32 位ARM CortexTM - M3 處理器和Flash /EE 存儲器。ADuCM360 自帶一個片內32 kHz 振蕩器和一個內部16 MHz 高頻振蕩器。微控制器的內核為低功耗ARM Cortex - M3 處理器,它是一個32 位RISC 機器,峰值性能#高可達20 MIPS。

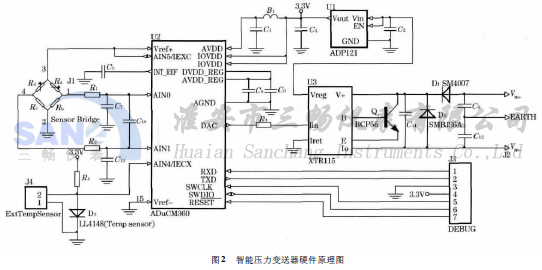

壓力變送器的硬件原理圖

   由于ADuCM360 的封裝為QFN48,外形尺寸僅為7 mm ×7 mm,非常小巧,而且其內部集成了前置放大、ADC 和MCU 以及12 位DADC,幾乎單顆芯片就可以實現完整的變送器方案,因此特別適合在投入式液位變送器等對結構要求比較苛刻的設計中使用。圖2 為完整的硬件設計原理圖。該系統主要由ADuCM360 配合XTR115 芯片構成,其中ADuCM360 負責數據采集、信號處理、A/D 轉換、智能補償、線性擬合和DAC 輸出等工作,XTR115 主要負責V/I 轉換輸出4 ~ 20 mA 電流信號,同時為整個系統提供工作電源。傳感器采用硅壓阻式壓力傳感器,信號激勵源由ADuCM360 內置的恒流源產生,該恒流源輸出范圍為50 ~ 1 000 μA;可由軟件任意配置。傳感器輸出的mV 信號經濾波后接入ADuCM360 的模擬輸入引腳,該差分信號可由ADuCM360 內部集成的PGA 進行放大后經由芯片內置的Σ- Δ 型模數轉換器模塊轉換成數字信號,該PGA 的放大倍數可自由編程設定為1、2、4、8、16、32、64、128 等。


本文由三暢磁性翻板液位計提供,轉載本文請注明文章出處。lIf壓力變送器_差壓變送器_液位變送器_溫度變送器
