一些差壓變送器配備有5通閥歧管。這些閥網絡允許對變送器的兩個壓力端口進行阻塞，均衡和放空，這些閥按以下方式布置：

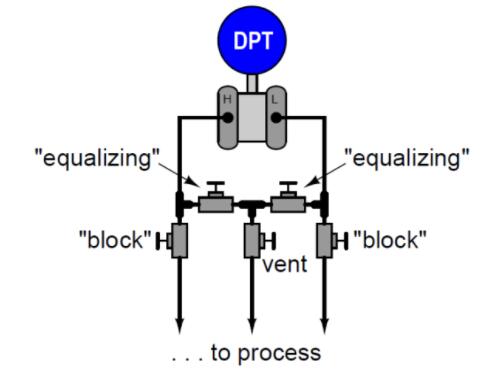

差壓變送器與五通閥之間的連接圖
五通閥

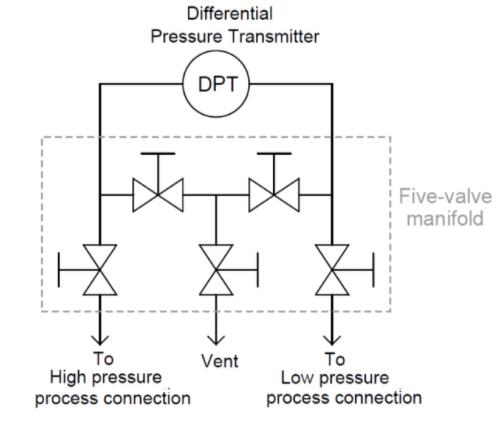

使用標準P＆ID符號顯示–相當于電氣原理圖的儀器–變送器和歧管布置如下所示：
確定五氣門歧管的正常工作閥位置（打開/關閉）。描述歧管閥操作的正確順序，以成功準備將變送器從過程中移除。
您為什么認為我們有5閥歧管之類的東西？用這個歧管可以做什么，而用三氣門歧管不能做什么？
回答：
正常閥位：
兩個截止閥都打開。
兩個平衡閥均關閉。
排氣閥關閉。
停止使用差壓變送器：
關閉一個截止閥。
打開兩個平衡閥（地衣無所謂）。
關閉另一個截止閥。
打開排氣閥。
標記所有閥門，通知變送器計劃的返回時間/日期。
斷開變送器與歧管的連接。
使發送器恢復服務就像恢復將其從服務中刪除所采取的所有步驟一樣簡單（即，反向?yàn)g覽列表，對每個指令執行相反的操作）。
五氣門歧管和三氣門歧管之間的區別？
五氣門歧管提供的功能超過三氣門歧管，它的功能是能夠?qū)⑴艢夤芤龑?dǎo)至較遠的（安全的）位置，以用于特別危險的過程流體。
如果∆P變送器的一側有一個大氣孔，則可以使用5閥歧管對變送器進行就地校準。通過將校準壓力源連接到排氣管線，一個人可以將校準壓力傳遞到變送器的任一側（僅），同時保持另一側排氣。
