淺析核電站中壓縮空氣生產系統中差壓變送器的技術應用

作時間:2019-08-14  來源:  作者:

在核電站中兩臺機組所有動力需要的壓縮空氣由壓縮空氣生產系統提供,并通過儀表用壓縮空氣分配系統和公用壓縮空氣分配系統分配至各個用戶。一是儀表用壓縮空氣分配系統主要是供給 M310 核電站中核島、常規島和 BOP 的氣動控制器用氣;二是公用壓縮空氣分配系統主要是供給M310 核電站所有廠房內的動力設施運行和維修的需要用氣。壓縮空氣的穩定保證了核電站各個系統的穩定運行及安全運行。

一、概述

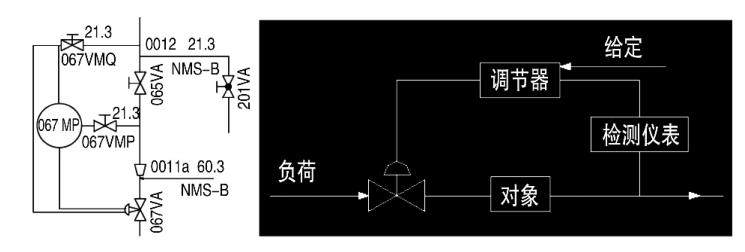

核電站中壓縮空氣生產系統供氣到常規島的主管路上設置氣動差壓變送器,當壓力值達到 0. 58MPa 時,關閉差壓變送器WAP067VA,切斷給常規島儀表用壓縮空氣分配系統供氣。壓力 WAP067MP 測量范圍:0. 1 ~ 0. 9MPa,控制壓力取自WAP067VA 上管段 WAP0011,可自動調節。如圖 1 所示。
二、工作原理及特點
壓力式差壓變送器通過接收 DCS 控制系統的信號 (4 ~20mA)驅動閥門,從而改變閥芯和閥座之間的截面積大小控制管道中介質的流量、溫度、壓力等。從而實現調節功能。差壓變送器的功能是執行機構中空氣壓力的增加或減小,而調節該閥門的開大或關小,從而保證各管道上的壓力為所要求的值?諝鈮毫Φ母淖冇煽刂葡到y(tǒng)控制,它接收工藝管道上的壓力、差壓變送器的輸入信號,并產生控制電信號輸出到閥門的電氣轉換器轉換成氣動信號去控制壓力差壓變送器,保證過程參數維持在設定值。如圖 2 所示。
向執行機構或電/氣定位器按公稱值的 0%、25%、50%、75%、100%、75%、50%、25%、0%的順序輸入控制信號。

三、差壓變送器執行機構
差壓變送器的執行機構是屬于閥門的核心部分,它將輸入的控制信號轉化為作用于閥體的推力,從而實現控制閥體的開或者關,達到調節功能。按照執行機構所用能源形式分為氣動、電動、液動三大類型。氣動差壓變送器以氣動執行機構操作,電動差壓變送器是以電動執行機構操作,目前使用的執行機構中氣動執行機構#多,然后是電動執行機構,#后是液動執行機構。
氣動執行機構是以壓縮空氣為動力的執行器。它的特點是結構簡單,操作簡單、動作平穩、維修方便、價格便宜、防火防爆等。它不僅能與氣動調節儀表配套使用。而且通過電 - 氣轉換器或電 - 氣閥門定位器,還能與電動儀表或控制計算機配套使用。在核電中氣動執行機構常用于快速隔離閥、排放閥或安全閥等需要快速動作的閥門。
電動執行機構是以電力信號驅動。它的特點是適用性強、控制安裝方便,信號傳輸快,距離遠;缺點是價格高,效率低,容易受電壓頻率不穩定的影響,維修復雜,適用于防爆要求不高的場合。
液動執行機構是把來自控制器的電信號轉換成液壓信號,由液壓信號驅動執行器,電廠中汽輪機的調節系統多用液壓執行機構。
除此之外還可以利用電 - 氣轉換器或電 - 氣閥門定位器,將電信號轉換成標準氣壓信號,這樣,氣動執行器可以和電動調節器配套使用,只需要在調節器和執行器之間接電 -氣轉換器或電 - 氣閥門定位器。

四、結語
根據壓縮空氣生產系統的特點,氣動差壓變送器可從自身管路直接取氣源作為動力驅動執行器,不需要另配能源,取源更方便快捷。根據差壓變送器執行機構的這些特點,壓縮空氣生產系統中差壓變送器采用電 - 氣結合的氣動執行機構差壓變送器。這種組合執行機構質量更可靠、故障率低、運行更穩定。
